Dokimi chuyên FLYCAM FPV

Pavo20 Pro 2,2” định nghĩa lại hiệu suất tự do nhẹ, cung cấp khả năng tương thích mở rộng với cả DJI O3 Air Unit và DJI O4 Air Unit Pro mới—tất cả đều dưới 150g. Được thiết kế để có sự nhanh nhẹn như trong phim, nó kết hợp lực đẩy bùng nổ của LAVA 1104 | Động cơ không chổi than 7200KVvà 2,2″Gemfan 2218 3-Blade Propsvới thiết kế khung khí động học cung cấp lực đẩy 8–11%, đẩy thời gian bay lên đến 6’40”. Giá đỡ HD VTX đúc phun có lỗ gắn camera kép để chụp góc rộng DJI O3/O4 Pro và cố định ăng-ten được tối ưu hóa để có độ rõ tín hiệu ổn định. Kết hợp với bộ giảm chấn cao su, thiết lập này loại bỏ hiện tượng rung và rung, đảm bảo cảnh quay mượt mà ngay cả trong các thao tác mạnh mẽ.
Giải phóng đêm tối với Pavo20 Pro NightFire
Nâng tầm trải nghiệm bay đêm của bạn với Pavo20 Pro NightFire—phiên bản giới hạn được thiết kế để gây ấn tượng. Được nâng cấp lên dải đèn LED RGB rực rỡ, sản phẩm mang đến một loạt màu sắc tuyệt đẹp và chế độ hiển thị động. Dễ dàng chuyển đổi giữa nhiều tùy chọn chiếu sáng cài đặt sẵn chỉ bằng một nút bấm và tận hưởng khả năng tương thích liền mạch với các cài đặt đèn LED Betaflight để tùy chỉnh hoàn toàn. Được bao bọc trong một khung đen trong mờ, bóng bẩy, Pavo20 Pro NightFire được chế tạo để tỏa sáng rực rỡ trên bầu trời đêm. Thắp sáng đường bay của bạn theo cách chưa từng có.

Điểm đầu dòng

Siêu nhẹ: Với trọng lượng dưới 150g, máy quay cinewhoop bỏ túi 2,2 inch này là cánh cổng hoàn hảo để các phi công DJI tham gia vào FPV—giờ đây có khả năng tương thích mở rộng với DJI O4 Air Unit Pro.
Động cơ được tối ưu hóa theo phong cách tự do:GF 2218 Cánh quạt 3 cánh(đồng phát triển với Gemfan) vàLAVA 1104 | Động cơ không chổi than 7200KVcung cấp lực đẩy vô song, trong khi khung khí động học tăng thêm 8–11% lực đẩy cho các động tác mạnh mẽ.
Hiệu suất bay mở rộng: Được cung cấp bởiPin LAVA 3S 550mAh 75C, tận hưởng thời gian bay lên tới 6’40”.
Độ ổn định điện ảnh: Bộ giảm chấn cao su cổ điển của dòng Pavo và HD VTX đúc phun đảm bảo cảnh quay không bị rung, trong khi các lỗ cố định camera kép để quay góc rộng O3/O4 Pro và giá đỡ ăng-ten được tối ưu hóa đảm bảo mọi khung hình bạn ghi lại đều hoàn hảo.
Bộ điều khiển bay: Siêu nhẹF4 2-3S 20A AIO FC V1(5,92g) được tối ưu hóa cho HD digital VTX. Sức mạnh tính toán được cải thiện và phản hồi nhanh chóng khiến nó trở thành lựa chọn lý tưởng cho Freestyle.
Hệ thống giá đỡ HD VTX dạng mô-đun: Dễ dàng hoán đổi giữa giá đỡ O3 Air Unit và giá đỡ O4 Air Unit Pro để phù hợp với HD VTX bạn ưa thích.
Khả năng tương thích của bộ lọc ND: Bộ lọc ND/UV/CPL cho O3 và bộ lọc ND/UV cho O4 Pro cho phép bạn làm chủ mọi điều kiện ánh sáng.

Thông số kỹ thuật

	Pavo20 Pro (O3 PNP)	Pavo20 Pro (O4 Pro PNP)
Chiều dài cơ sở	93,7mm
Đầu nối pin	XT30
Khe cắm pin	20mm * chiều cao không giới hạn
FC	F4 2-3S 20A AIO FC V1
Khung	Khung không chổi than Pavo20 Pro
Động cơ	LAVA Series 1104 \| Động cơ không chổi than 7200KV
Đạo cụ	Cánh quạt 3 cánh Gemfan 2218 (Trục 1,5mm)
Thời gian bay	6’40” (có Pin LAVA Series 3S 550mAh)
Lắp đặt bộ lọc máy ảnh	Thẳng đứng
Phiên bản RX	ELRS, TBS, SBUS	ELRS, SBUS
Giá đỡ HD VTX	Giá đỡ đơn vị không khí O3	Giá đỡ O4 Air Unit Pro

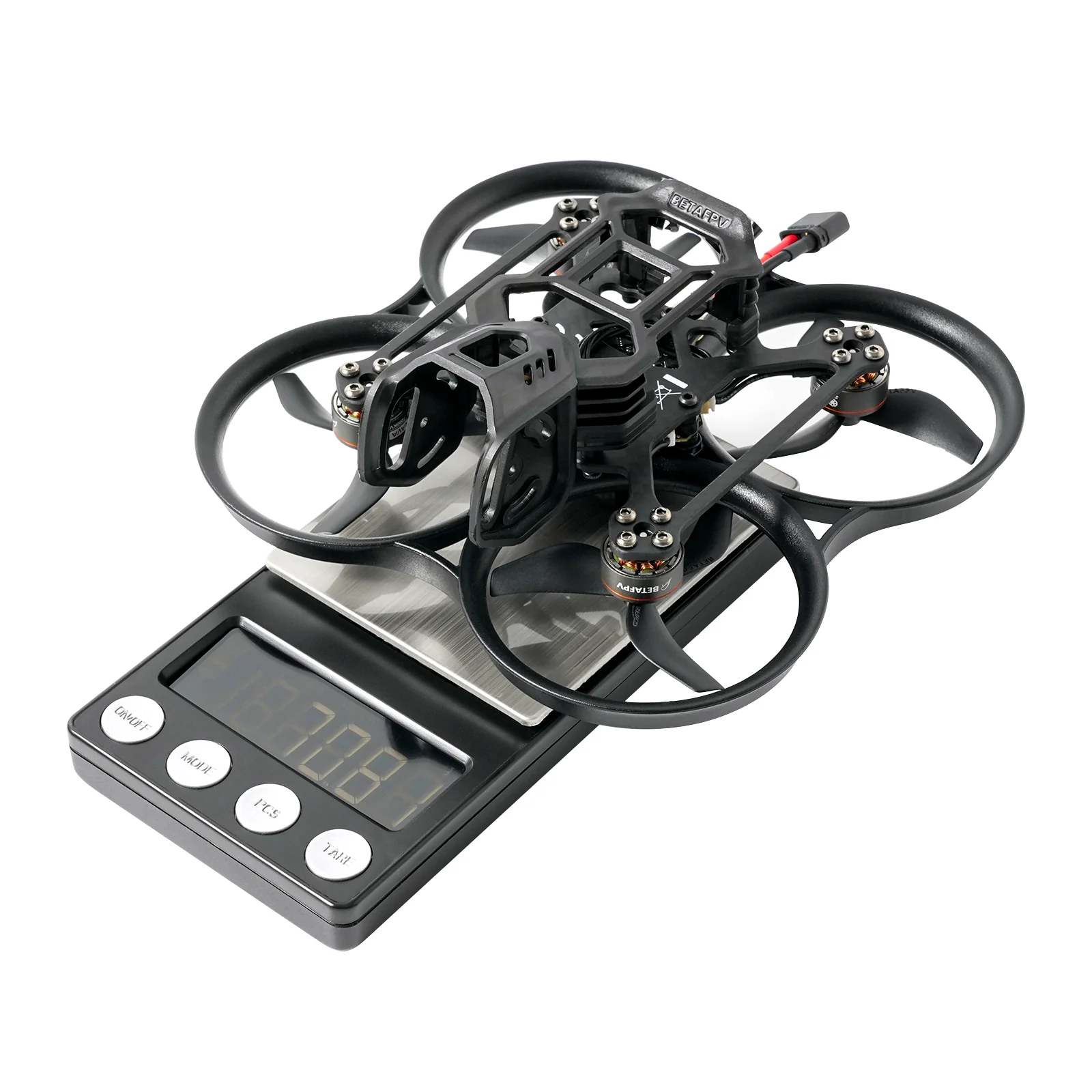

Cân nặng	66,3g (Phiên bản O3 PNP)	71g (Phiên bản O4 Pro PNP)
VTX được hỗ trợ	Đơn vị không khí DJI O3/ Bộ Caddx Vista / RunCam Link (có giá đỡ bộ phận khí O3)	Đơn vị DJI O4 Air Pro (có giá đỡ O4 Air Unit Pro)
Bộ lọc được đề xuất	Bộ lọc ND cho máy ảnh O3	Bộ lọc ND cho máy ảnh O4 Pro
Pin được khuyến nghị	Pin LAVA 3S 450mAh 75C,Pin LAVA 3S 550mAh 75C, Pin 3S 650mAh

Thận trọng: Vui lòng kết nối đúng cực dương và cực âm của pin để tránh làm hỏng máy bay không người lái.

Sẵn sàng cho Multi-VTX: Chuyển đổi liền mạch, HD không bị ảnh hưởng

CácKhung Pavo20 Promang lại tính linh hoạt vô song với khả năng tương thích giá đỡ VTX tích hợp cho DJI O3 Air Unit, Caddx Vista, RunCam Link và DJI O4 Air Unit Pro. Thiết kế mô-đun của nó cho phép nâng cấp nhanh chóng từ O3 lên O4 Pro chỉ bằng một thao tác hoán đổi giá đỡ đơn giản – không cần sửa đổi khung. Hệ thống lắp đặt không rắc rối có giá đỡ HD VTX đúc phun với đai ốc bằng đồng nhúng, cho phép lắp ráp toàn bộ khung một cách an toàn chỉ với 8 vít nửa ren—loại bỏ việc điều chỉnh độ chặt tẻ nhạt đồng thời tăng cường hiệu suất chống rung. Kỹ thuật chính xác này bảo toàn tính toàn vẹn của cấu trúc, tối ưu hóa khí động học và đảm bảo cảnh quay HD ổn định, mượt mà trên tất cả các hệ thống được hỗ trợ.

Hệ thống đẩy

Nó sở hữu một hệ thống đẩy đặc biệt dành cho Freestyle. Được phát triển cùng với Gemfan, chiếc ván trượt thấp tiên phong 2,2”Cánh quạt 3 cánh Gemfan 2218 (Trục 1,5mm). Đặc trưngLAVA Series 1104 | Động cơ không chổi than 7200KVvàPin LAVA 3S 550mAh 75Cchúng tôi đề xuất, đảm bảo cung cấp PRM cao, lực đẩy tối đa, công suất tuyến tính ổn định như hệ thống đẩy phản xạ báo gêpa. Nó đạt được tỷ lệ lực đẩy trên trọng lượng lớn hơn 5:1, mang lại trải nghiệm bay tự do nhanh hơn và linh hoạt hơn lên đến 6’40”. Tất cả được thiết lập trên khung Pavo20 Pro được điêu khắc dành riêng cho bắn tự do, sử dụng các nguyên tắc khí động học.

Khung Pavo20 Pro

CácKhung Pavo20 Prođược thiết kế riêng cho Pavo20 Pro, hiện có khả năng tương thích mở rộng để hỗ trợ DJI O4 Air Unit Pro mới nhất — kết hợp liền mạch với Giá đỡ O4 Pro để tăng cường độ ổn định và tính linh hoạt. Được thiết kế với chiều dài cơ sở 93,7mm và được chế tạo từ ống dẫn khí dày PA12 chống va đập, khung này kết hợp độ bền với hiệu quả khí động học, mang lại lực đẩy tăng 8-11%. Kết hợp hoàn hảo với hệ thống đẩy 3S mạnh mẽ, nó tạo ra sức mạnh vô song cho các chuyến bay tự do và điện ảnh. Khung cũng có lỗ cố định camera kép để chụp góc rộng DJI O3 và O4 Pro và thiết kế giảm xóc cao su cổ điển, đảm bảo cảnh quay HD mượt mà như bơ mọi lúc.

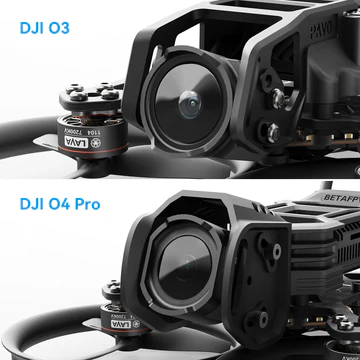

Được thiết kế riêng cho HD VTX

Giá đỡ O3 Air Unit và giá đỡ O4 Air Unit Pro mới được thiết kế để tối đa hóa khả năng tương thích và hiệu suất cho phong cách bay tự do điện ảnh.

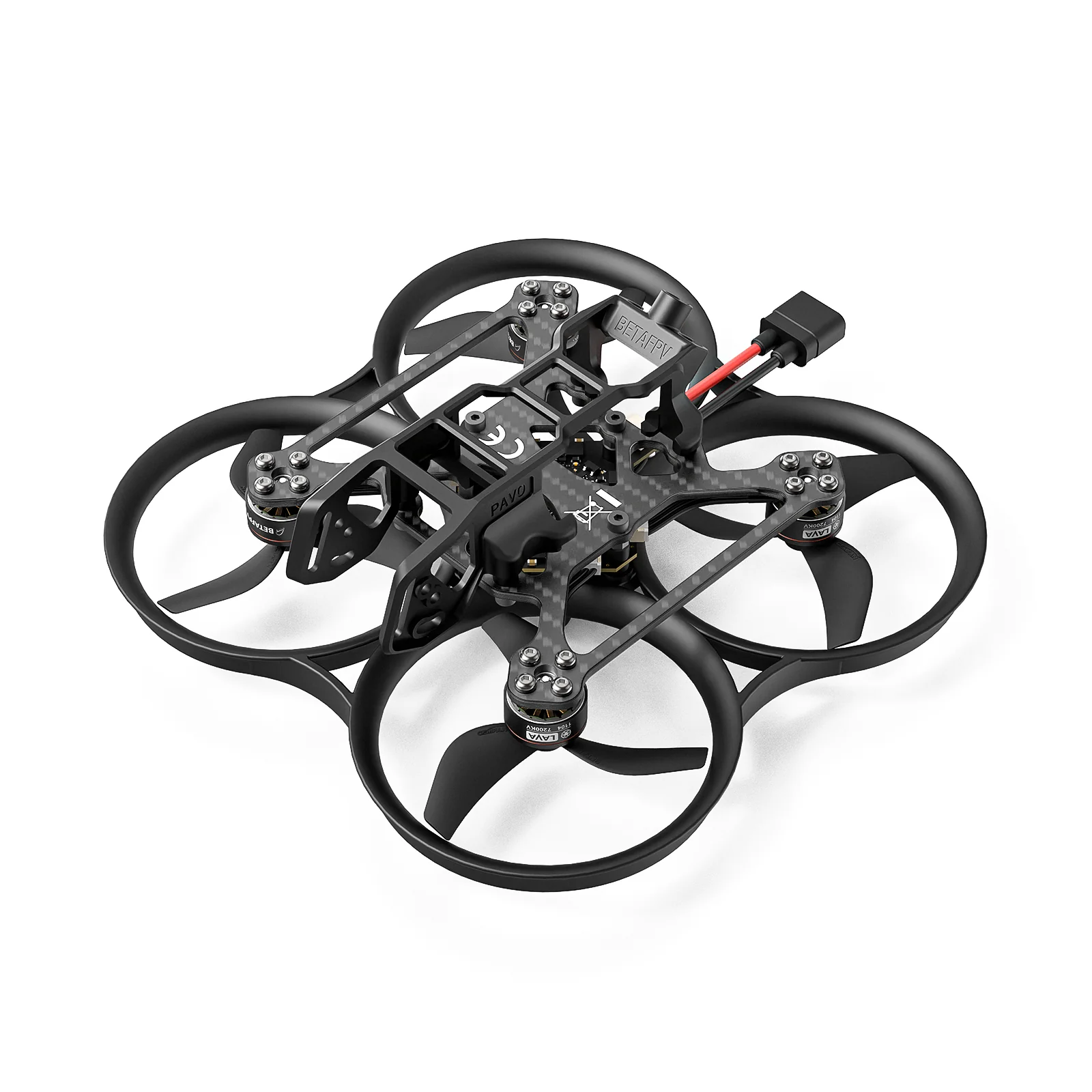

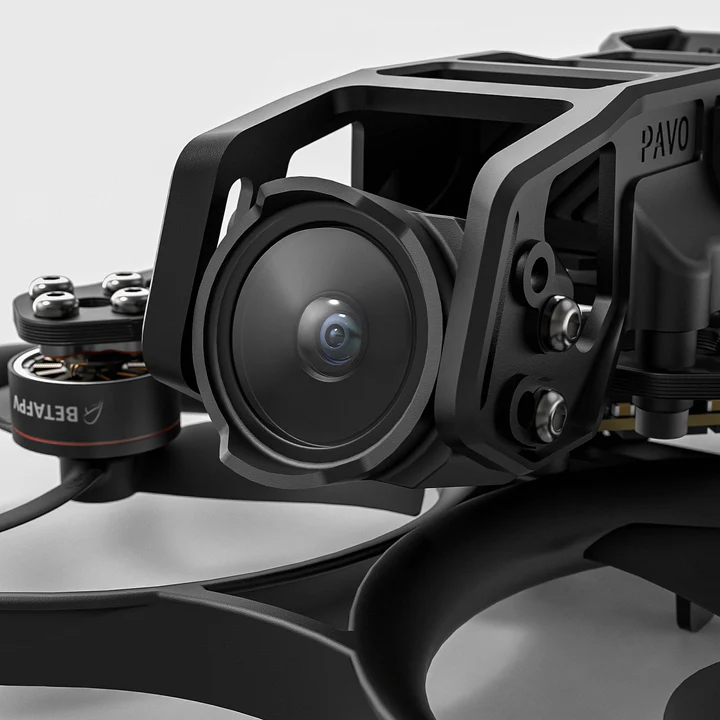

Giá đỡ đơn vị không khí O3

Nó có 6 lỗ cố định camera, bao gồm các vị trí lắp góc rộng chuyên dụng để loại bỏ bóng đổ ở mặt bên và đảm bảo trường nhìn không bị cản trở, cùng với mặt bên cam được gia cố bảo vệ ống kính đồng thời cho phép hoán đổi bộ lọc ND theo chiều dọc không cần dụng cụ. Giá đỡ ăng ten được tối ưu hóa giữ chặt cáp để truyền tín hiệu ổn định, trong khi thiết kế giảm xóc cao su đặc trưng của Pavo Series loại bỏ rung động để cảnh quay không bị nhòe.

Xem video hướng dẫn cài đặt DJI O3 Air Unit.

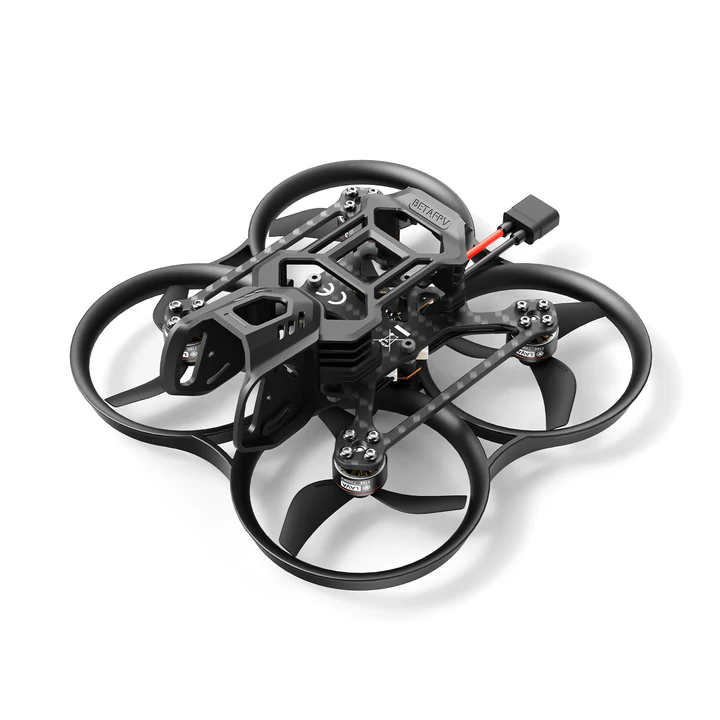

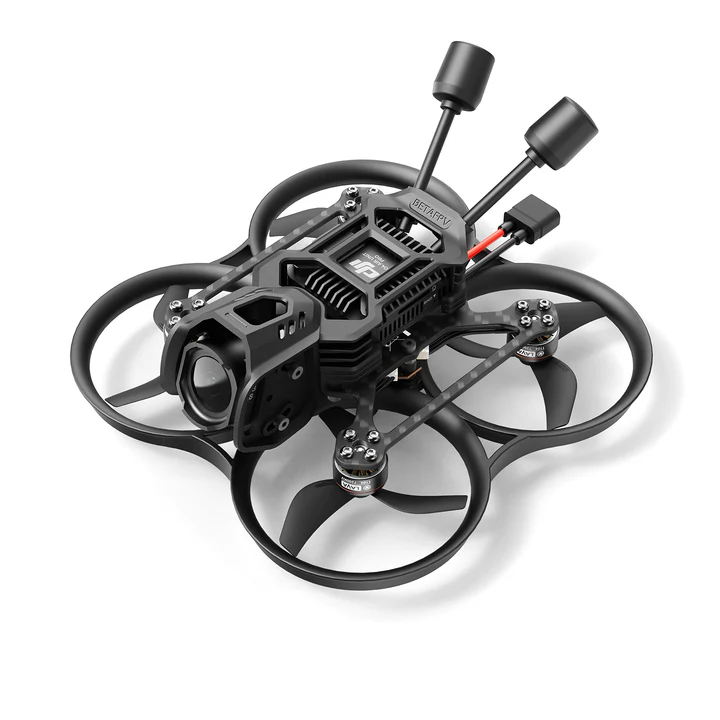

Giá đỡ O4 Air Unit Pro

Được xây dựng dựa trên O3 Bracket đã được chứng minh, O4 Pro Bracket mới giới thiệu một số cải tiến chính: lỗ cố định kép tối ưu hóa tâm quay của máy ảnh để điều chỉnh độ nghiêng 0-40° mượt mà trong khi vẫn duy trì độ ổn định. Giá đỡ ăng-ten góc 30° đảm bảo cường độ tín hiệu tối đa và có tính năng lắp đặt không cần dụng cụ để hoán đổi ăng-ten nhanh chóng. Cấu hình hợp lý được thiết kế lại cung cấp khả năng truy cập bộ lọc ND không bị cản trở, ngay cả trong các tình huống chụp góc rộng. Những nâng cấp chu đáo này giúp việc chuyển đổi giữa các hệ thống O3 và O4 Pro trở nên liền mạch, mang đến cho phi công sự cân bằng hoàn hảo giữa độ chính xác điện ảnh và độ bền tự do.

Xem video hướng dẫn cài đặt DJI O4 Air Unit Pro.

Bộ điều khiển chuyến bay
Của chúng tôi F4 2-3S 20A AIO FC V1có ESC với dòng điện cực đại là 25A, đảm bảo hoạt động ổn định của FC ngay cả trong trường hợp động cơ bị chết máy. Việc bổ sung nguồn điện BEC 9V 2A đảm bảo hoạt động ổn định của DJI O3 HD VTX khi điện áp pin yếu. Nó cũng bao gồm một PMU 6 chân DJI O3 cho phép kết nối với HD VTX mà không cần hàn. Nó tích hợp các tính năng như hộp đen 16MB, hỗ trợ GPS, bộ thu ngoài và các thiết bị khác. Bố cục miếng hàn được thiết kế lại và đầu nối USB giúp việc lắp đặt và bảo trì dễ dàng và thuận tiện hơn.
Dải đèn LED COB dòng Pavo
Dải đèn LED COB Pavo Series là dải đèn LED 5V có kích thước 560 mm*4 mm. Dải đèn này giúp tăng khả năng hiển thị và giúp phi công dễ dàng quan sát chuyến bay của máy bay không người lái vào ban đêm hoặc trong điều kiện thiếu sáng, đồng thời tăng cường tính an toàn khi vận hành. Dải đèn này có thể được gắn chắc chắn vào ống dẫn khí của khung, tạo hiệu ứng ánh sáng độc đáo và vẻ ngoài bắt mắt. Chọn một trong các tùy chọn màu duy nhất là xanh băng, trắng, xanh lá cây hoặc đỏ, hoặc thậm chí kết hợp nhiều màu để cá nhân hóa và nâng cao trải nghiệm bay của bạn đồng thời đảm bảo an toàn.

Bộ lọc ND: Phơi sáng hoàn hảo, mọi khung hình
Pavo20 Pro hỗ trợ bộ lọc ND chuyên dụng cho cả DJI O3 Air Unit và DJI O4 Air Unit Pro, mang đến cho người sáng tạo khả năng quản lý ánh sáng vô song cho các chuyến bay điện ảnh. Đối vớiNgười dùng O3, chọn từ các bộ lọc UV, CPL, ND8, ND16 và ND32.Phi công O4 Procó thể chọn từ các tùy chọn UV, ND8, ND16 và ND32. Cả hai hệ thống đều tích hợp hoàn hảo với thiết kế mô-đun của Pavo20 Pro, cho phép thay đổi bộ lọc không cần dụng cụ trong vài giây thông qua các giá đỡ O3 hoặc O4 Pro chuyên dụng. Được chế tạo từ vật liệu quang học cao cấp nhưng đủ nhẹ để bay tự do, các bộ lọc này giúp biến mọi chuyến bay thành một kiệt tác điện ảnh.
Đề xuất các bộ phận
- FC và ESC: F4 2-3S 20A AIO FC V1
- Động cơ: LAVA Series 1104 | Động cơ không chổi than 7200KV
- Cánh quạt:Cánh quạt 3 cánh Gemfan 2218 (Trục 1,5mm)
- Khung:Khung Pavo20 Pro Brushless Whoop
- Ắc quy:Pin LAVA 3S 450mAh 75C, Pin LAVA 3S 550mAh 75C
- Lọc: Bộ lọc ND cho máy ảnh O3,Bộ lọc ND cho máy ảnh O4 Pro
- VTX: DJI O3, DJI O4 Pro, Caddx Vista, RunCam Link
Tài liệu
- Phần mềm FC và tệp dump CLI (F4 2-3S 20A AIO FC V1) (Pavo20 Pro)
- Phần mềm FC và tệp dump CLI (F405 2-3S 20A V1.0 FC) (Pavo20 Pro NightFire)
- Hướng dẫn sử dụng bo mạch điều khiển RGB Pavo20 Pro NightFire
Bưu kiện
Pavo20 Pro Brushless Whoop Quadcopter (Phiên bản O3 PNP)
- 1 * Máy bay không người lái Quadcopter Pavo20 Pro không chổi than Whoop
- 1 * Giá đỡ đơn vị không khí O3
- 1 * Gói vít giá đỡ HD VTX
- 1 * Bộ phụ kiện dải đèn LED COB dòng Pavo (Xanh băng)
- 4 * Cánh quạt 3 cánh Gemfan 2218 (Trục 1,5mm)
- 1 * PCBA | Bảng chuyển đổi Type-C
- 1 * Cáp chuyển đổi 4 chân

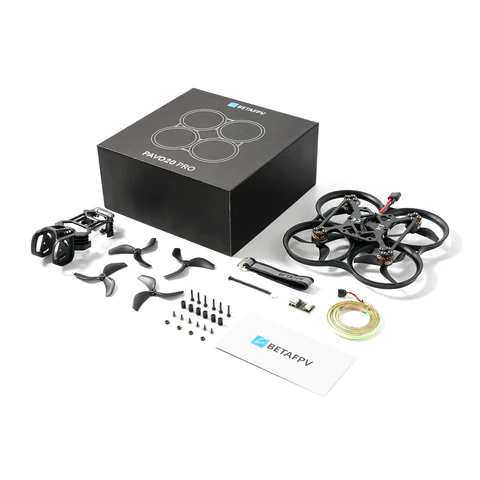

Pavo20 Pro Brushless Whoop Quadcopter (Phiên bản O4 Pro PNP)
- 1 * Máy bay không người lái Quadcopter Pavo20 Pro không chổi than Whoop
- 1 * Giá đỡ O4 Air Unit Pro
- 1 * Gói vít giá đỡ HD VTX
- 1 * Bộ phụ kiện dải đèn LED COB dòng Pavo (Xanh băng)
- 4 * Cánh quạt 3 cánh Gemfan 2218 (Trục 1,5mm)
- 1 * PCBA | Bảng chuyển đổi Type-C
- 1 * Cáp chuyển đổi 4 chân
Lưu ý: Pin, DJI O3 Air Unit, DJI O4 Air Unit Pro, Caddx Vista Kit, RunCam Link HD Digital VTX và bộ lọc ND KHÔNG được bao gồm trong gói. Vui lòng mua riêng.
